XM1004-M/N型机械密封

XM1004-M/N型机械密封为单端面、多弹簧、双向平衡型结构。补偿环采用整体材料，消除温度梯度影响，机封与密封压盖采用平面密封垫片、法兰、螺栓连接。动环有键和螺钉两种传动方式。

可与丹东克隆的DTM互换；如遇危险工况等特殊情况，请与本公司联系

压力：P=0～4.0MPa

温度：T=-40℃～+220℃

转速：n<8000r/min

介质：含有少量颗粒的水类溶液、含水原油、原油等低黏度或中等黏度介质

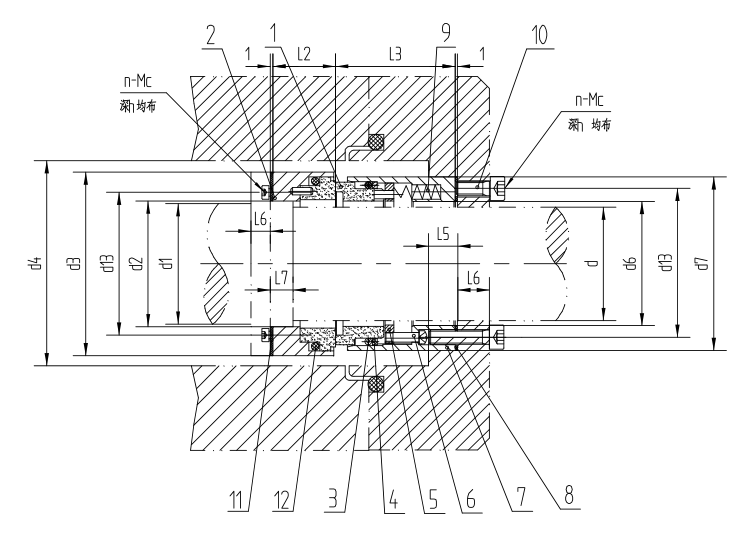

1.静环

2.动环

3.静环O形圈

4.挡圈

5.推环

6.传动螺钉

7.弹簧座

8.弹簧座垫片

9.弹簧

10.柱头螺钉

11.垫片

12.动环O形圈
