金属空心O形圈

1.简介

金属空心O形圈,是将薄壁的钢管、不锈钢管、蒙乃尔合金管或因科镍合金管弯成圆形,再将接口焊接、打磨而形成的一种特殊密封件。由于特殊的结构和材料,特别适合于其它密封件难以达到的高温(最高达800℃),深冷(最低达-270℃),高压(最高达1400kgf/cm²),高真空(最高达10-9毫米汞柱)等工况的静密封,广泛用于石油、化工、化纤、冶金、航空、航天等行业,不仅用于小直径,而且还可以用于大直径工作的场合。

2.分类及适用工况

金属空心O形圈可以分为以下三种标准形式:

2.1单纯型金属空心O形圈

环的空心腔为密闭,空间内为常压(大气压),靠空心环来保持较大的弹性,一般适用于真空小于70kgf/cm²的管道或容器法兰上使用。

2.2开孔型金属空心O形圈

此圈是在单纯型空心环内侧或是外侧开数个小孔使管腔与介质相同,它属于一种自紧式环,其密封性比单纯性好,适用于压力高于70kgf/cm²的工况。

2.3封压型金属空心O形圈

此圈是把惰性气体封闭在空腔内,当在高温工作状态下,气体受高温作用而剧烈膨胀,加强了密封圈在高温下的弹性,适用于高温(最高达800℃)的工况。

表1


表2


注:-250℃~+300℃时,涂层为聚四氟乙烯,温度再高则镀银;

3.金属空心O形圈的选择

为进一步增强金属O形圈的密封性能,可以在密封圈的外面进行镀层与包层,具体选择如上表;

4.标准规格

+300℃时,涂层为聚四氟乙烯,温度再高则镀银;

3.金属空心O形圈的选择

为进一步增强金属O形圈的密封性能,可以在密封圈的外面进行镀层与包层,具体选择如上表;

4.标准规格


5.贮存及安装

5.1贮存

5.1.1金属空心O形圈不允许与其它产品混合堆放,以防碰伤、划伤和压伤;

5.1.2金属空心O形圈不允许与活性化学剂接触,以防被腐蚀;

5.2安装

在安装前,应仔细检查并清理密封槽表面,不允许有辐射状,交叉状划伤、压伤和其它附着物;

5.2.1金属O形圈的安装槽

一般情况下优先使用矩形槽,只有在特高压、特高真空的情况下才会使用三角槽。

对矩形槽:

※在自由状态下,槽的外径比圈的外径大0.1~0.3mm;

※槽的深度h,应根据所需的预压扁度来计算确定,一般如下(W为O圈的断面直径);

A:对于断面直径小的环h=(0.66-0.75)w;

B:对于断面直径大的环h=(0.8-0.9)w;

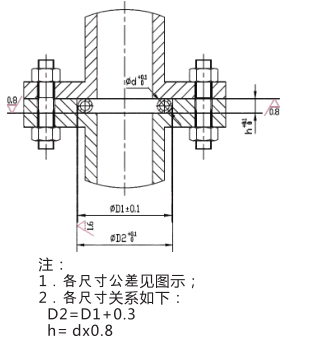

5.2.2具体尺寸公差见图(以环的外径100mm为例)

6.订购须知

1)可根据用户提供的样品或尺寸进行生产;

2)可根据用户提供的工况条件进行设计,工况条件包括:工作压力、工作温度、工作介质;

3)用户可提供相配合密封槽的结构形式和相应的尺寸及材料;




详细尺寸
