XM1003-M/C型机械密封

XM1003-M/C型机械密封为内装式、单端面、平衡型集装式。轴的旋转方向不限,性能稳定可靠，便于调节、检测和维护。压盖止口形式可根据用户需要调整。

可与EagleBurgmann的M74型集装式机械密封互换，如遇危险工况等特殊情况，请与本公司联系。

压力：P=0～1.6MPa

温度：T=-20℃～+180℃

线速度：Vg≤20m/s

介质：油、水、有机溶剂和腐蚀性介质

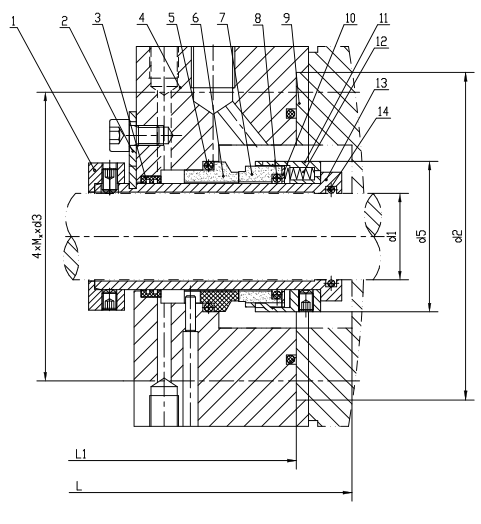

1.传动环

2.定位块

3.节流环

4.压盖

5.静环O形圈

6.静环

7.动环

8.动环O形圈

9.压盖O形圈

10.推环

11.弹簧座

12.弹簧

13.轴套

14.轴套O形圈
