XM2530-M/C型搅拌器用机械密封

XM2530-M/C型烷基化装置卧式反应器用机械密封为双端面、双向平衡型集装式结构。介质侧结构既能有效的隔离介质和封液，又能在一定程度上限制反应轴的偏摆。在机械密封的选材上，介质浓硫酸的腐蚀性很强，对材质的要求很高，介质侧摩擦副采用无压烧结SiC，大气侧摩擦副采用硬质合金，辅助密封采用进口高品质的FKM橡胶，本机封优化了零件尺寸，增加了强度；优化了零件结构，增强了浮动性，缓冲机械冲击；优化了传动方式，保证了可靠传动；合理选择轴承游隙，优化了轴承设计。

压力：P=0～1.0MPa

温度：T=0℃～+180℃

转速：n=0～750r/min

介质：98%H2SO4，C4

.

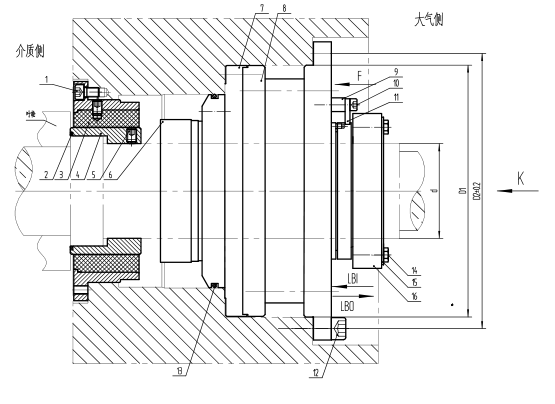

1.圆柱头螺钉

2.轴套O圈

3.流套组件

4.轴套

5.紧定螺钉

6.动环

7.压盖

8.密封腔

9.垫块

10.圆柱头螺钉

11.定位块

12.内六角圆柱头螺栓

13.腔体O形圈

39.螺栓

40.驱动环A

41.驱动环B
