XM1016-M/C和XM1017-M/C型搅拌器用机械密封

XM1016-M/N和XM1017-M/N型机械密封为单端面、多弹簧、任意旋向、平衡型结构。结构简洁，承载能力强，传动可靠，密封端面负荷均匀，旋转方向不限。特别适用于高压场合。动环密封圈有V型和O型两种结构，配用不同的密封材质用于各种腐蚀性介质，XM1017-M/N是在XM1016-M/N型的基础上，在静环端面增加流体动压槽，流体动压槽可使密封在高负荷情况下液膜稳定；广泛用于煤化工汽化装置的激冷水泵和预热水泵；

如遇危险工况等特殊情况，请与本公司联系。

压力：P=3～6MPa （XM1016-M/N）

        3～10MPa（XM1017-M/N）

温度：T=-20℃～+100℃

转速：n≤3000r/min

介质：油、水、有机溶剂及其它腐蚀性介质和含少量颗粒性介质

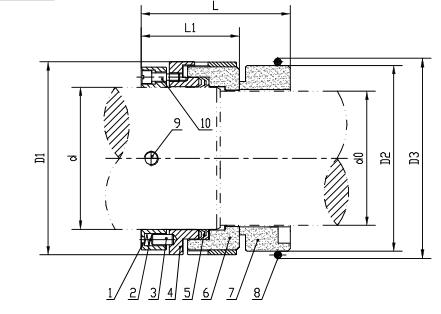

1.弹簧座

2.弹簧

3.导向销

4.推环

5.动环密封圈

6.动环

7.静环

8.静环O形圈

9.紧定螺钉

10.传动螺钉
