XM2527-M/C型大轴径釜用机械密封

XM2527-M/C型机械密封为串联双端面、多弹簧、平衡型集装式结构。其设计减少了因人工安装造成的误差，使安装可靠，高效。结构已优化设计，调心轴承限制轴摆，提高机封的使用寿命，限位结构防止介质波动出现反窜；密封零件抵抗变形能力强，具有自适应性，性能稳定可靠。

如遇危险工况等特殊情况，请与本公司联系。

压力：P=1.33×10（绝压）～2.5MPa（表压）

温度：T=-20℃～350℃

转速：n≤300r/min

介质：PH=3～11的各种流体

.

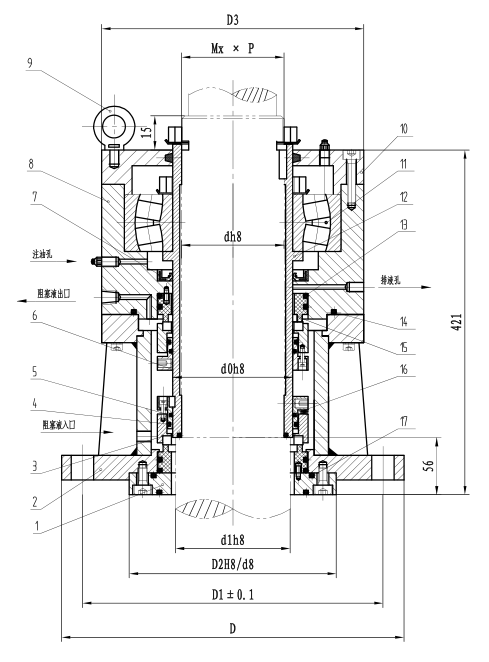

1.下端盖

2.密封腔体组件

3.动环组件

5.弹簧座O形圈

6.弹簧座

7.油封

8.轴承箱

9.吊环

10.轴承箱盖

11.轴承

12.轴套

13.静环O形圈

14.腔体O形圈

15.静环

16.弹簧

17.下端盖O形圈
