XM1522-B/C型双端面金属波纹管式机械密封

XM1522-B/C型机械密封为双端面、金属波纹管式、集装式结构。广泛应用于石油、化工、化纤等行业的高温热油泵，波纹管采用17-4PH、哈氏C合金、Inconel718合金等材料,波纹管既提供端面闭合力，又起传动作用，同时辅助密封圈采用柔性石墨，温度适应范围广。机械密封采用多点冲洗加泵效环型式，该结构追随性好，抗干扰能力强，使用寿命长，特别适用于高温状况；

如遇危险工况等特殊情况，请与本公司联系。

压力：P=0～6.0MPa

温度：T=-60℃～+350℃

转速：n<3000r/min

介质：用于高压、高温等工况，可广泛用于泵、反应釜、离心机等旋转轴密封

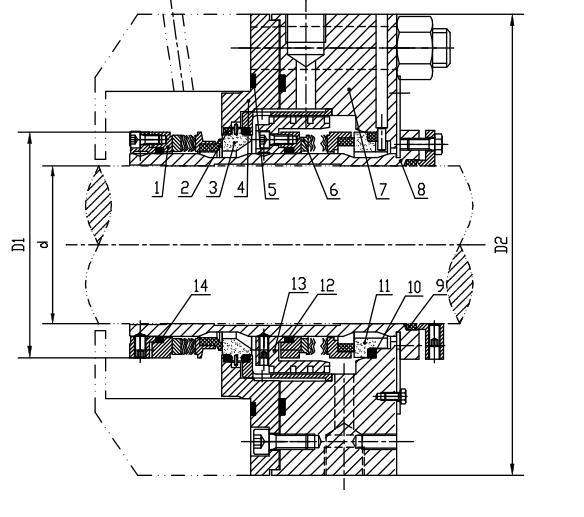

1.金属波纹管组件

2.内静环密封圈

3.内静环

4.前压盖

5.前压盖密封圈

6.外金属波纹管组件

7.后压盖

8.轴套

9.轴套密封圈

10.外静环密封圈

11.外静环

12.外金属波纹管密封圈

13．泵效环

14.内金属波纹管密封圈
