XM1019-M/N型机械密封为单端面、多弹簧、非平衡型结构。紧定螺钉传动,辅助密封圈采用特殊的耐特种真空油橡胶,轴向尺寸紧凑,端面负荷均匀,旋转方向不限,性能稳定可靠,便于安装,适用于太阳能光伏行业机械泵。
如遇危险工况等特殊情况,请与本公司联系。
压力:P=0~0.8MPa
温度:T=-40℃~+100℃
转速:n=1500r/min
介质:100#真空油
名称 | 材料代号 |
动环 | B |
静环 | Q1 Q2 |
弹簧及其他结构件 | F |
辅助密封 | V |

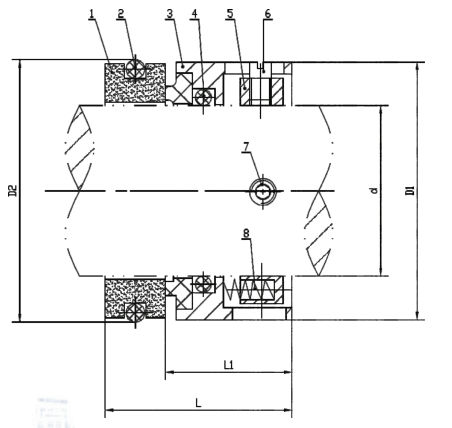

1.静环
2.静环O形圈
3.动环
4.动环O形圈
5.弹簧座组件
6.传动螺钉
7.紧定螺钉
8.弹簧
