XM1514-B/C型甲醇富液泵用机械密封

XM1514-B/C型机械密封为双端面、金属波纹管式、平衡型、集装式结构。介质侧波纹管的静止式设计减小了波纹管承受的交变应力。减少了因人工安装造成的误差，使安装可靠，高效,适用于高、低温及对泄漏要求严格的场合，此机封广泛应用于甲醇富液泵等各种低温装置上。

如遇危险工况等特殊情况，请与本公司联系。

压力：P=0～4.0MPa

温度：T=-60℃～+180℃

转速：n<3000 r/min

介质：油、水、有机溶剂等中等腐蚀性介质

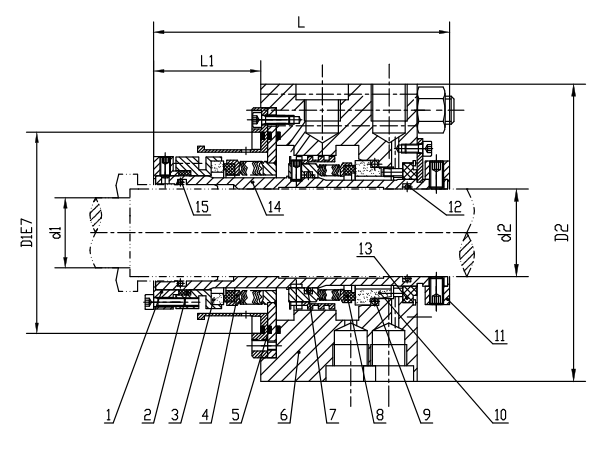

主要零部件名称

1. 传动环I

2.动环密封圈I

3.动环组件I

4.波纹管组件I

5.压盖垫片

6.压盖

7.动环O形圈II

8.波纹管组件II

9.静环O形圈

10.静环II

11.传动环 II

12.轴套O形圈II

13.节流环

14.轴套

15.轴套O形圈I
