XM- PLAN53B系列

简介

满足API682标准要求，为带压双端面密封提供阻塞液，预冲压的气囊式蓄能器为循环系统提供压力，阻塞液由一个内部泵送环来维持循环，密封中产生的热量由水冷（空冷）换热器带走，改善机械密封的工作环境。其组成包括蓄能器、换热器、管路元件和仪表。

设计特点

※氮气被皮囊式蓄能器的隔膜与阻塞液分开。氮气不会直接进入阻塞液和工艺介质；

※隔离液压力的产生不需要连接氮气口；

※模块化设计，可根据用户需要配置压力报警开关，压力变送器，移动补液车等；

※标准设计压力：4.2MPa；特殊设计压力6.4MPa容积有10L/20L/30L/50L可选，最常用为20L;

※水冷换热器换热面积：有0.2m2, 0.3m2, 0.6m2, 0.9m2可选;

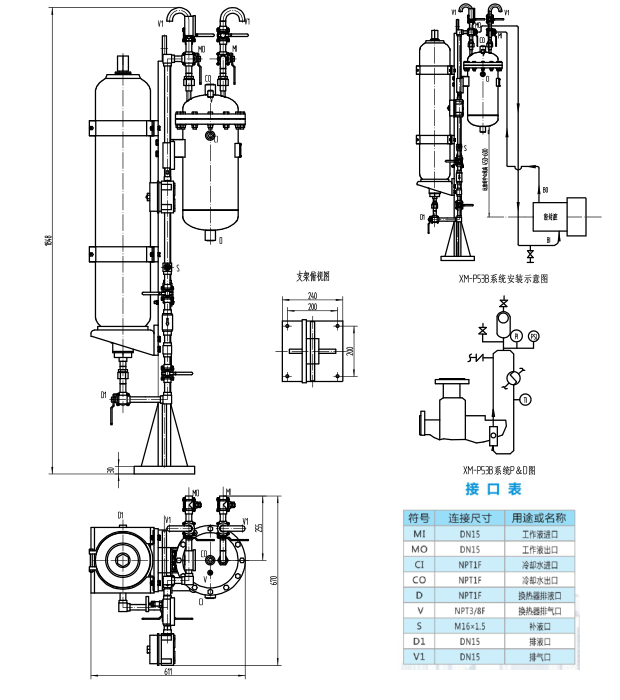

系统安装结构尺寸
