XM1006-M/C型浆液循环泵用机械密封

XM1006-M/C型机械密封为单端面、平衡型、任意旋向、集装式结构。 用于没有背部冲洗 ，介质中含有固体颗粒的特殊密封中，主要特点是旋转座直接被安装在叶轮旁，密封腔面对叶轮敞开，在实际工作中，弹簧被有效的保护。XM1006-M/C 型机械密封主要用于火力发电厂烟气脱硫脱硝系统的净化装置，也被成功地用在造纸工业中。适用于沃曼、KSB、安德里姿泵。

可与EagleBurgmann的HR3型机械密封互换，如遇危险工况等特殊情况，请与本公司联系。

压力：P=0～1.6MPa

温度：T=-20℃～160℃

线速度：Vg≤15m/s

介质：石灰石浆液等含颗粒杂质的流体

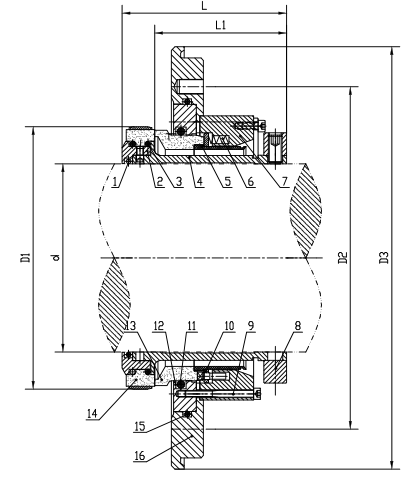

1.轴套O形圈

2.动环座

3.动环座O型圈

4.轴套

5.节流环

6.弹簧

7.弹簧座

8.传动环

9.圆柱头螺钉

10.推环

11.静环O形圈

12.静环座

13.静环

14.动环组件

15.静环O形圈

16.压盖
