单端面/非平衡型/带钩弹簧传动/弹簧旋向与轴旋向相关/结构紧凑/密封可靠/物美价廉,广泛应用
可与108U型机械密封互换,如遇危险工况等特殊情况,请与本公司联系。
压力:P=0~0.8MPa
温度:T=-20℃~+160℃
线速度:Vg≤15m/s
介质:水、油类、弱酸、弱碱等一般腐蚀性介质
名称
材料代号
动环
U22 Q2
静环
B U22 Q2
弹簧及其它结构件
F S
辅助密封
E P V

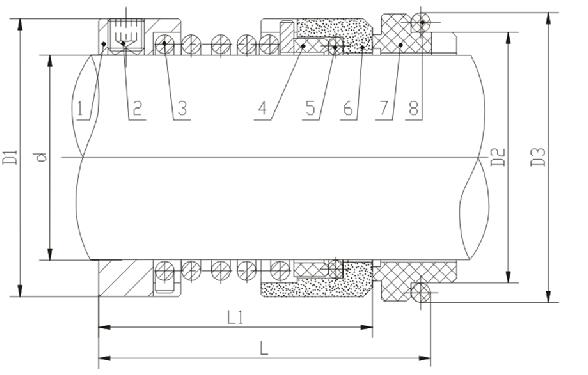

1.弹簧座
2.紧定螺钉
3.弹簧
4.推环
5.动环O形圈
6.动环
7.静环
8.静环O形圈
